迭代领跑！黄河科技学院成功研发更纯净的下一代对位芳纶纸

芳纶纸，常被称为杜邦纸，作为高端绝缘材料，从航空航天部件到高铁牵引变压器，大量高端电机的绝缘系统都依赖这种材料。在过去半个多世纪里，长期被美、日等海外巨头垄断，成为制约我国高端装备发展的“卡脖子”难题。近年来，我国芳纶纸产业已实现自主可控与规模化生产，但在更高纯度、更强性能、更绿色低成本的下一代产品上，依然面临广阔的突破空间。

黄河科技学院河南省纳米复合材料与应用重点实验室智能材料与化工团队，立足学科特色与前沿研究，成功开发出100%纯对位、无添加剂、绿色高效的新一代芳纶纸制备技术，实现从纳米纤维到宏观成纸的全链条自主创新。

传统芳纶纸的“先天缺陷”：异质结合，界面不稳

传统芳纶纸的制造逻辑就像建一座桥：用粗钢筋(短切芳纶纤维)提供宏观骨架，再用异质水泥(间位沉析纤维或浆粕)填充粘合。问题在于，这两种材料的化学本性并不完全一致，它们之间的结合面天然存在微观间隙。在高温高湿等极端工况下，这种弱界面结合容易导致纸张尺寸不稳定。此外，为了让不同性质的纤维混合均匀，工艺上往往需要加入化学分散剂，这些外来残留物会影响芳纶纸本应具备的耐热与绝缘特性。于是，研究者把目光转向了更微观的尺度—对位芳纶纳米纤维。当芳纶纤维解离至纳米尺寸时，其巨大的比表面积被激活。这就像把纤维变成了无数带有魔术贴的细丝，能够自发形成致密的三维氢键网络。完全由纯纳米纤维制备的纸张虽然抗张强度高，但在实际应用中面临一个明显的技术瓶颈：它缺少传递和分散应力的宏观骨架，导致撕裂强度极低，在实际受力时裂纹容易迅速扩展，通俗讲就是一撕就裂。再加上传统纳米化制备流程繁琐，动辄需要数十小时，还涉及大量有机溶剂，回收成本高、环保压力大，使得这条路迟迟难以走向规模化。

纳米化突围：10分钟搞定过去数十小时的工作

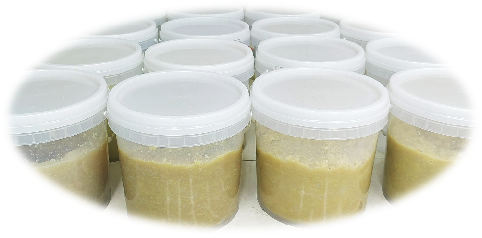

针对上述瓶颈，黄河科技学院智能材料与化工团队开发了一套基于CO2的纤维纳米化方案。在加压CO2环境中，仅需10分钟即可实现对位芳纶纤维的纳米化，一步获得芳纶纳米纤维凝胶。而传统方法往往需要长达数十小时的处理周期。这一颠覆性效率提升，为芳纶纸前驱体的规模化制备扫清了关键障碍。

绿色环保+极致成本：每公斤仅22元

该工艺的另一核心优势在于环保与经济性。团队在得到湿态纳米纤维凝胶后，不直接进入水洗，而是先进行机械压滤，实现固液分离。这一步骤可回收纯度高达99.96%的有机溶剂，并直接循环用于下一批次生产。高浓度有机组分在水洗前就被提取出来，避免了后续从大量洗涤水中低浓度回收的高能耗问题，让低成本规模化制备变得工程可行。

目前，制备芳纶纳米纤维水凝胶每公斤成本仅约22元。更值得一提的是，该方法对原始纤维的质量要求相对宽容——即使是芳纶生产过程中产生的废弃纤维或边角料，经处理后，所得纳米纤维凝胶的分子量保留率仍可达90%左右，为原料降本和材料循环利用开辟了新空间。

强而不韧？一体化同质复合给出答案

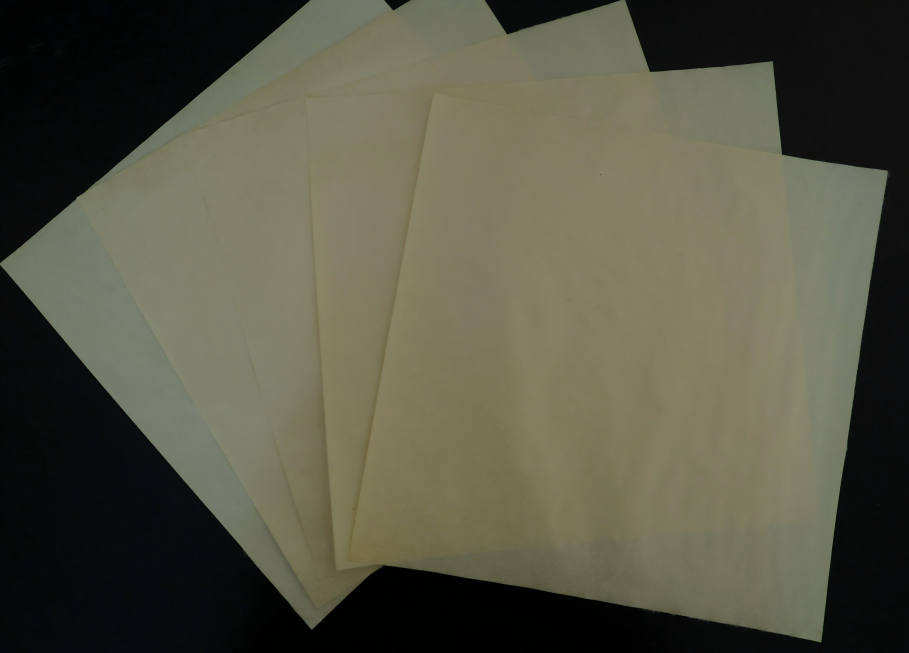

纯纳米纤维制备的纸张虽然抗张强度高，但撕裂强度极低，一撕就裂。黄河科技学院智能材料与化工团队采用一体式同质复合工艺，将纳米纤维凝胶浆料作为唯一功能组分，与宏观短切纤维在水相中共同疏解。在脱水成型过程中，纳米纤维会原位沉积并致密包覆在短切纤维表面，最终形成100%纯对位芳纶的同质增强结构——不引入任何异质黏结剂或化学分散剂。

性能数据：强韧兼顾、精度出众

采用这一技术制得的纸张，在多项关键性能上表现突出：

力学均匀性显著改善：纸张横纵向抗张指数差距控制在20%以内，告别传统工艺因纤维取向导致的显著各向异性，纸面各方向承力更加均衡。

强韧兼顾：30 g/m2克重的超薄纸张，撕裂指数突破35 mN·m2/g，弹性模量可达10 GPa量级。与基础纯纳米纸相比，抗撕裂能力有了切实的量级提升，不再是一撕就裂的状态。

电气与尺寸精度双优：介电强度达到35 kV/mm，厚度公差可控制在±0.003 mm，对精密绝缘部件极具实用价值。

毛纸阶段即具备良好性能：即使在热压之前，未经高温整饰的毛纸也展现出较优的力学基础，后续加工窗口更宽，对热压环节的极端依赖大幅降低。

应用前景：从航空蜂窝到新能源

以航空用芳纶纸蜂窝为例，更均匀致密的纸材有利于减少涂胶时的渗透异常和孔格缺陷，避免芯格塌陷、胞壁鼓泡等常见制造缺陷，为平压强度和剪切模量的提升提供更稳定的材料基础。该技术方案有望在新能源、航空航天、高速轨道交通等领域推动纯芳纶材料的广泛应用。

从纳米尺度的纤维处理，到宏观的纸基材料制备，黄河科技学院智能材料与化工团队完成了从原理验证、专利布局(专利号ZL202410283740.4)到中试放大的前端研发链条，诚邀产业链上下游企业、科研院所携手合作，共同推进新一代纯对位芳纶纸的产业化落地。
